Protipožární dveře SIMPLEX

Protipožární dveře Jedinečný výrobek, který vyřeší mnoho otázek spojených s požární
bezpečností a proudění vzduchu v požárním úseku.

  • Bezúdržbový provoz
  • Průvzdušnost až 95%
  • Umožňuje kontrolu druhého požárního úseku přes provětrávací mřížku klapky
  • Provětrává bez možnosti průchodu škůdců
  • Provětrává s uzavřeným dveřním křídlem
  • Možnost výměny poškozeného systému klapky typu S1 (viz. katalog) bez demontáže dveřního křídla



Požární odolnost EI 15 - EI 45 DP1, EW 15 - EW 60 DP1.




Protipožární dveře Simplex - několik řešení v jednom

  • Protipožární uzávěr s provětráváním
  • Provětrává s uzavřeným dveřním křídlem
  • Provětrává bez možnosti průchodu škůdců
  • Kontrola druhého požárního úseku přes provětrávací mřížku klapky
  • Až 95 % průvzdušnost
  • Bezúdržbový provoz
  • Při poškozeném systému padací klapky typu S1 je možnost výměny bez demontáže dveřního křídla



SIMPLEX - 2 typy požárních uzávěrů



Protipožární dveře
TYP S1:
Tento typ je vhodný do kabelových kanálů,
kolektorů a jiných průmyslových objektů
se zvýšeným nebezpečím mechanického
poškození. Vzhledem k možnostem
výměny systémů klapky.

TYP S2:
Provedení tzv. „hladké“ určeno pro
konferenční prostory, kancelářské prostory,
obytné budovy atd.









Princip funkčnosti klapky

Klapka je v horní části dveřní výplně jištěna pomocí speciální šňůrky, která se v případě požáru důsledkem tepla ( 90 – 95 °C) uvolní, klapka spadne do spodní části pozice rámečku vlastní váhou, kde je po obvodu a stranách utěsněna zpěňující páskou.

Protipožární dveře



Typy větracích mřížek SIMPLEX

Protipožární dveře



Protipožární větrací mřížky v dveřním systému SIMPLEX mají až 95% průvzdušnost dle zvoleného typu. Požárně zpěňující pásky jsou nahrazeny mechanickou klapkou, která je umístěna v horní části dveřní výplně.



Protipožární dveře SIMPLEX - kontrola požárních úseků

Protipožární dveře



Protipožární dveře systému SIMPLEX

umožňují snadnou kontrolu druhého požárního úseku pouhým pohledem přes mřížku dveří. Tyto prostory lze provětrávat při uzavřených požárních uzávěrech jednotlivých úseků. Protipožární uzávěr SIMPLEX, odstraňuje nutnost použití elektromagnetů a složitou instalaci systému EPS. Přináší nejen úsporu času při realizaci, ale také snižuje finanční náklady.



SIMPLEX typ S1 - příklady použití

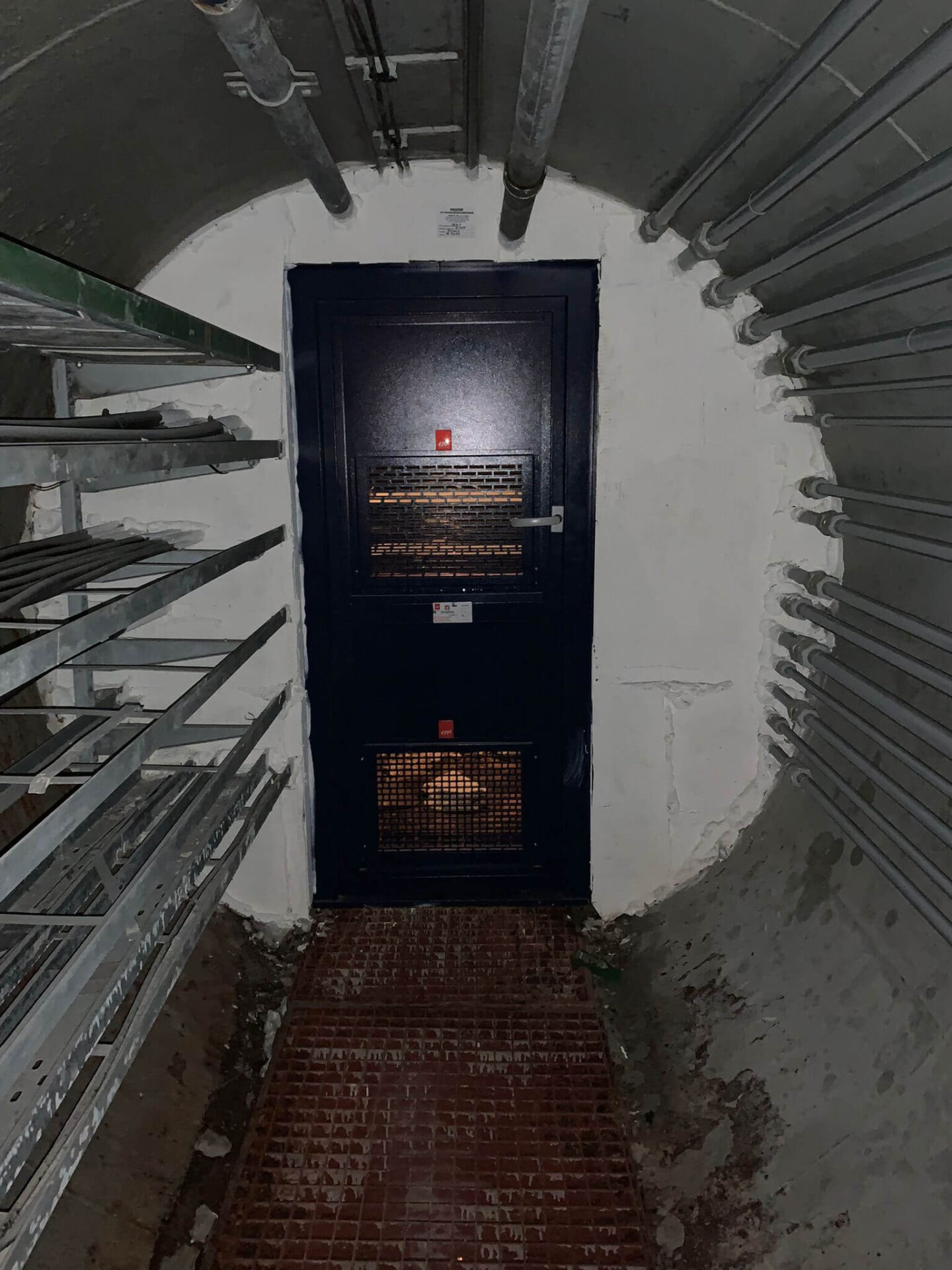

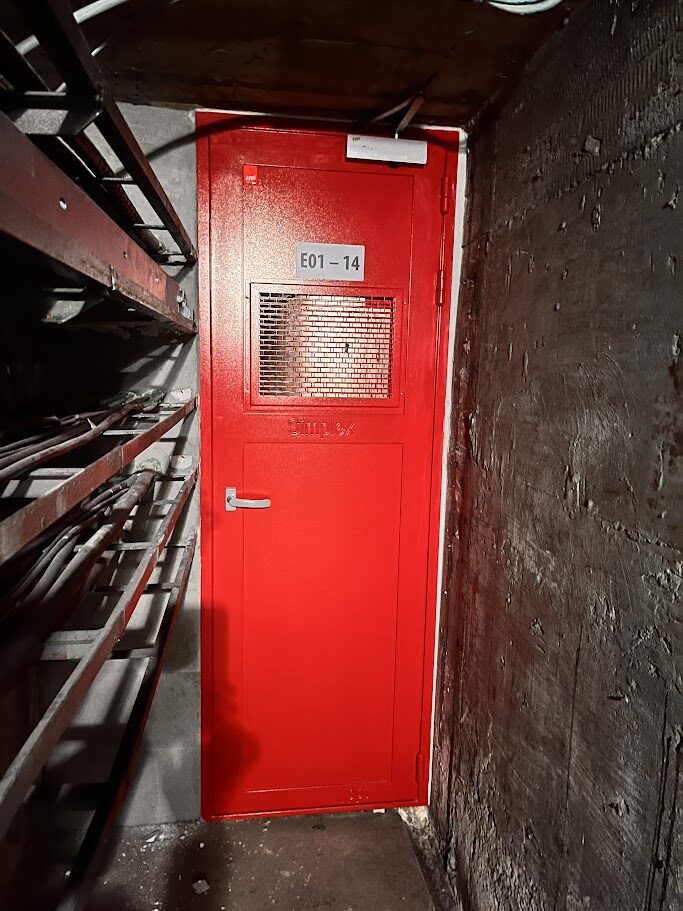

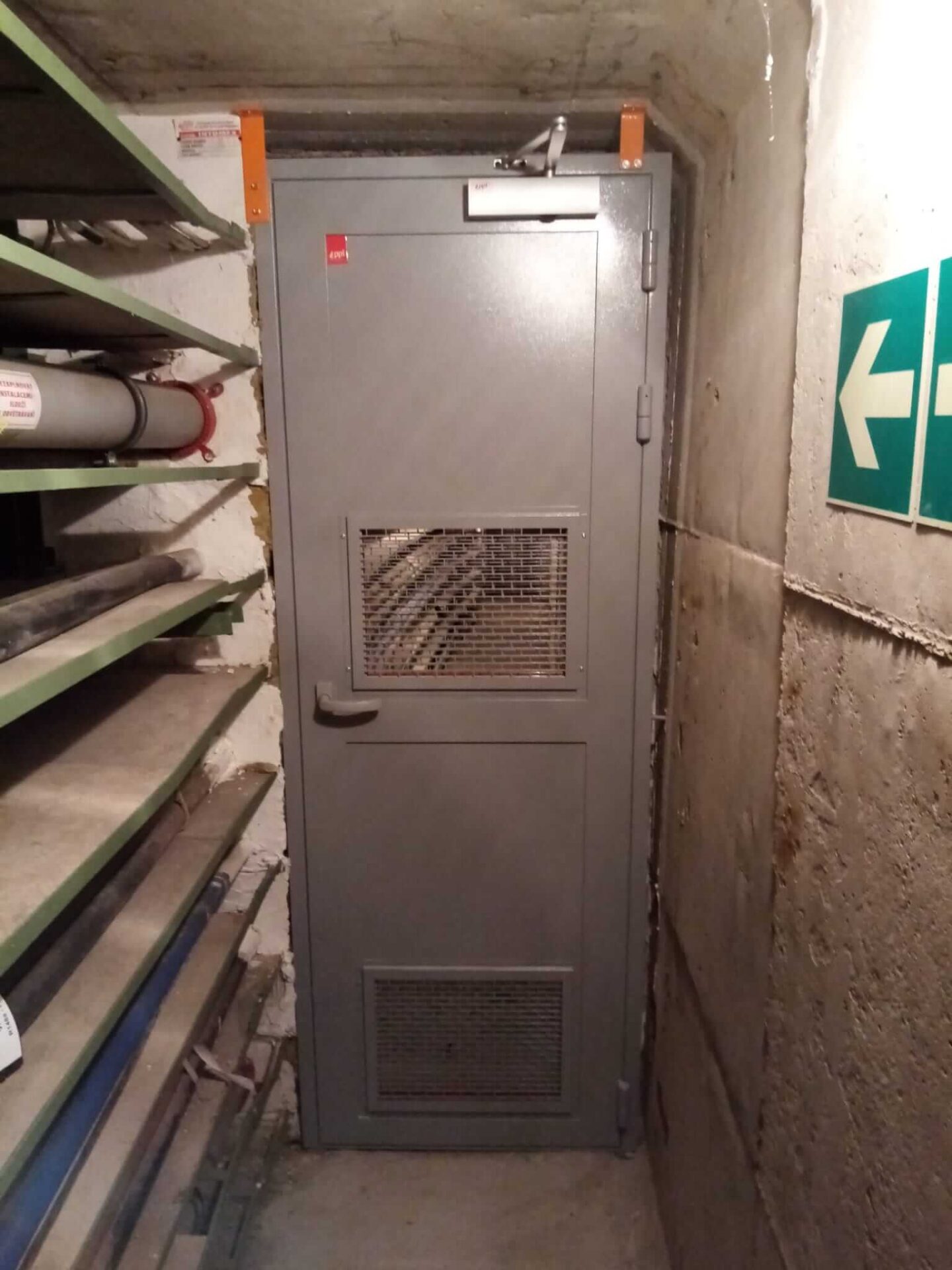

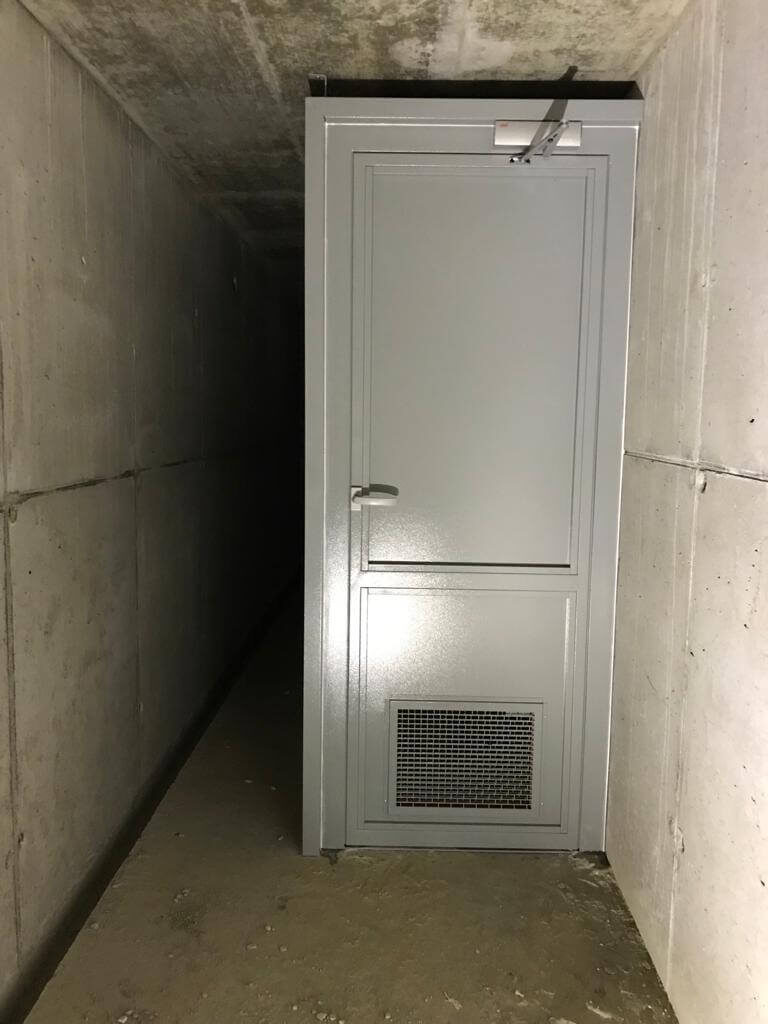

Kabelové kanály a kolektory vně objektu:

Protipožární dveře

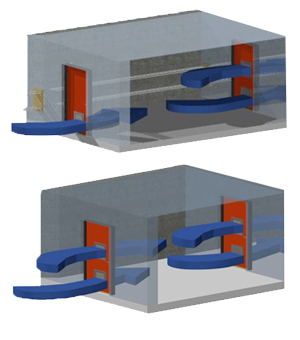

Množství provětrávaného čerstvého vzduchu lze zvolit pomocí přidání násobného počtu provětrávaných otvorů v dveřním křídle viz obr. 1 a 2.



Protipožární dveře Kabelové kanály a kolektory vstupu:

Systém protipožárních dveří SIMPLEX umožní přívod čerstvého vzduchu z venkovního prostředí pomocí provětrávání v dveřním křídle a zároveň zabezpečí prostory před nežádoucím vstupem cizích osob. Podle zvoleného typu krycí mřížky ( M1-4) umí zabránit průlezu hlodavců do prostor kabelového vedení.







Protipožární dveřeKomínový efekt:

Názorný příklad výměny nežádoucích výparů, teplot, vlhkosti atd. pomocí komínového efektu s protipožárními dveřmi SIMPLEX, které splňují všechny protipožární požadavky a zároveň zajišťují cirkulaci vzduchu.







Protipožární dveře

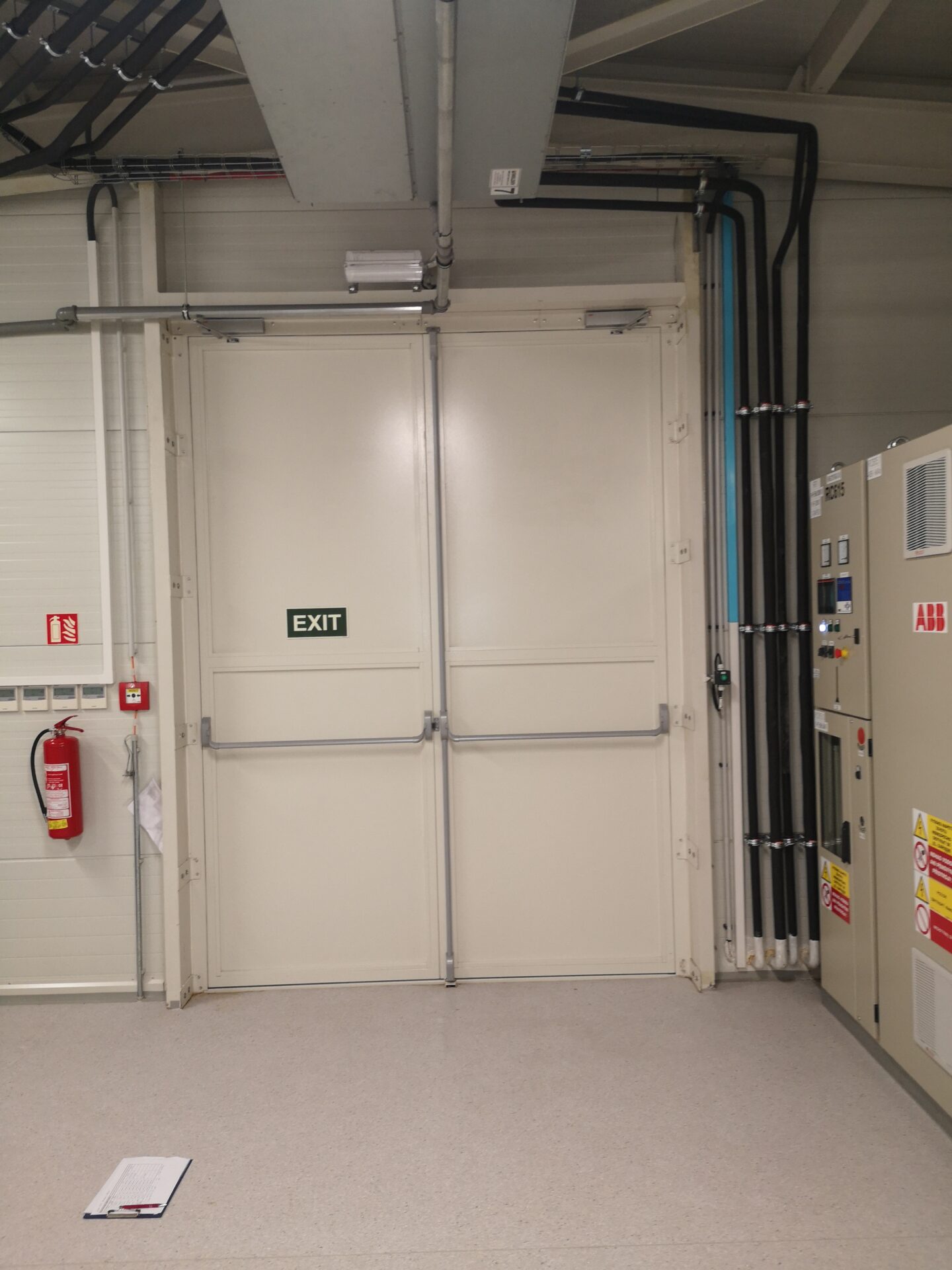

Serverovny, technické prostory, sklady barev a podobné prostory se zvýšeným požárním nebezpečím:

Systém SIMPLEX umožňuje svou variabilitou počtu provětrávaných otvorů v dveřním křídle možnosti nekonečného využití při návrhu řešení odvětrávaných prostor.



SIMPLEX - kontrola požárních úseků

Protipožární dveře



Protipožární dveře

I. Protipožární dveře s provětráváním, jsou vhodné k zabudování, jak do vnitřní, tak i do venkovního prostředí. Dveře je možné namontovat do tuhých stěnových konstrukcí zhotovených např. z plných nebo z dutých cihel, betonu, pórobetonu, ocelových a sendvičových konstrukcí.

II. Dveře se skládají z rámové zárubně, tudíž je potřeba připravit požadované otvory dle průchozí světlosti dveří jako například uvádíme v tabulce.







Příklady zabudování dveřního rámu

Protipožární dveře

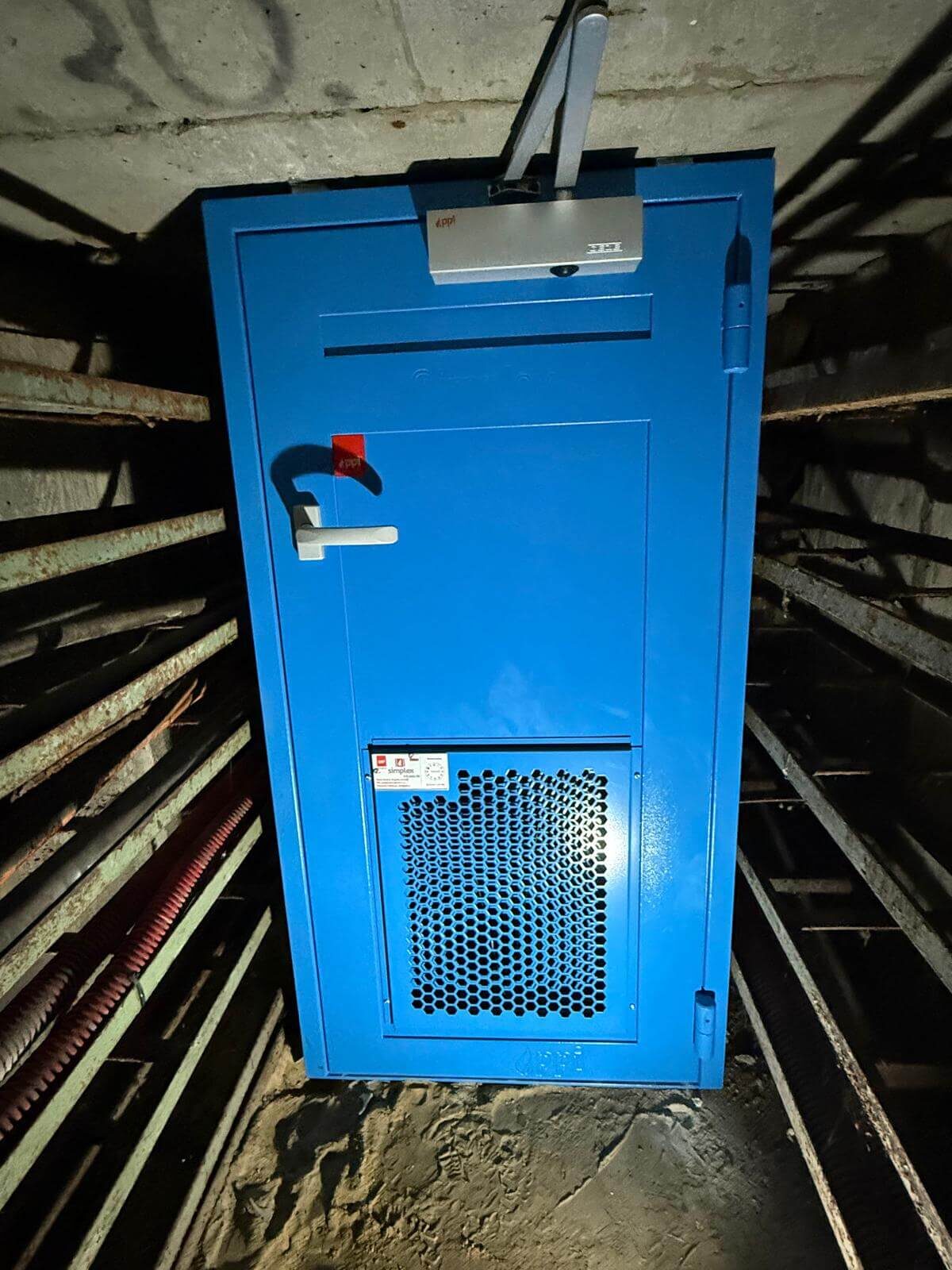

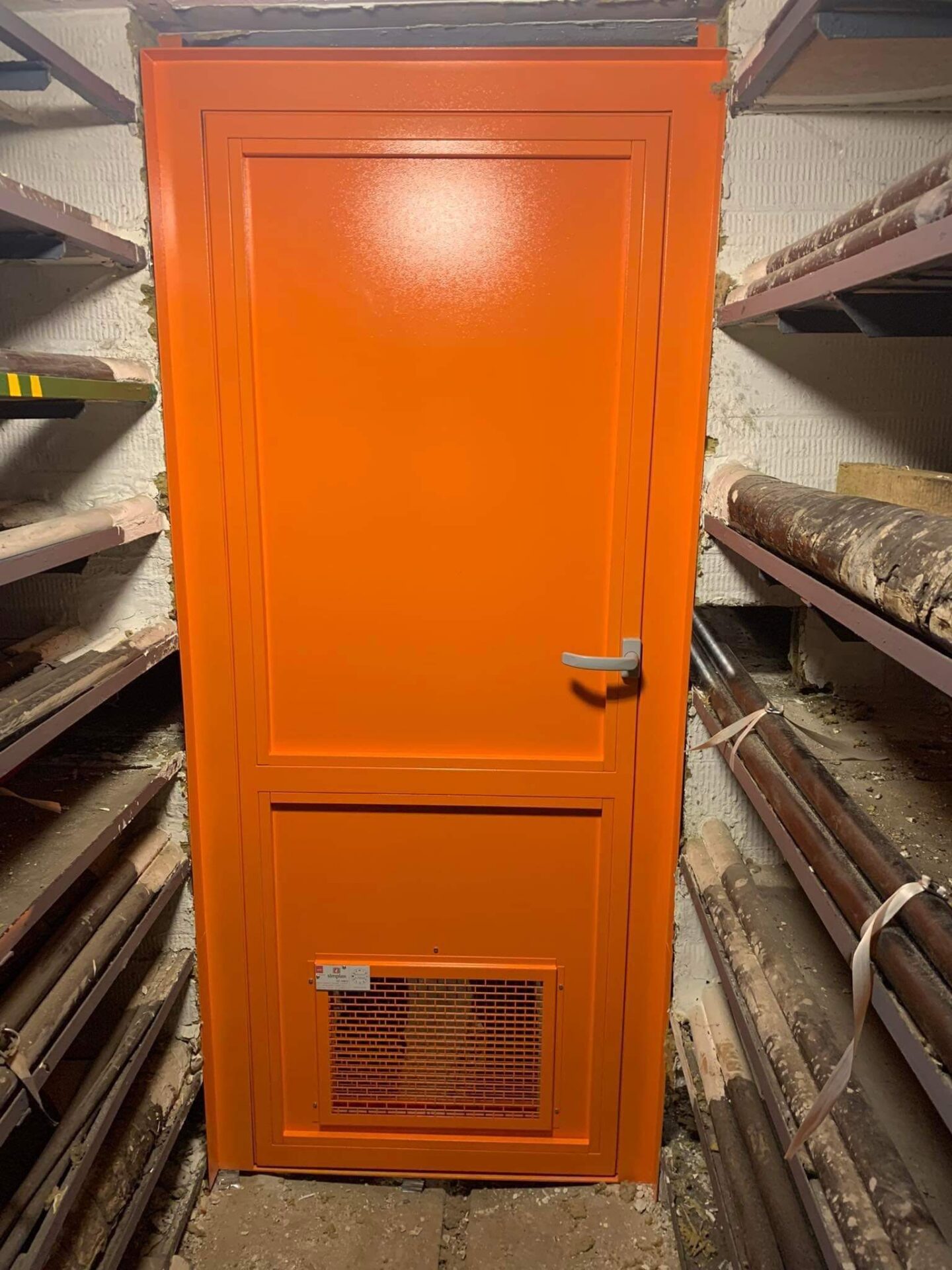

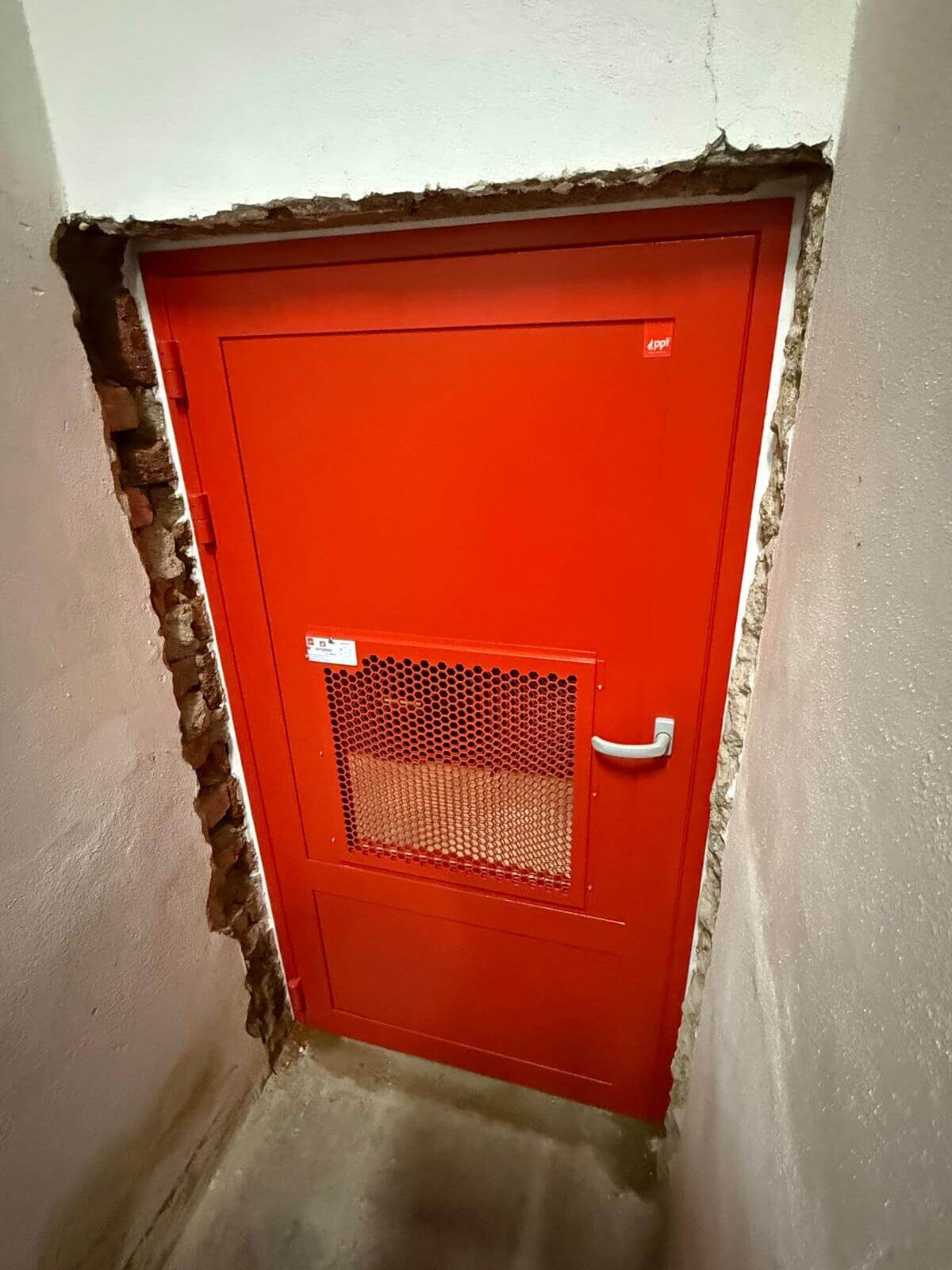

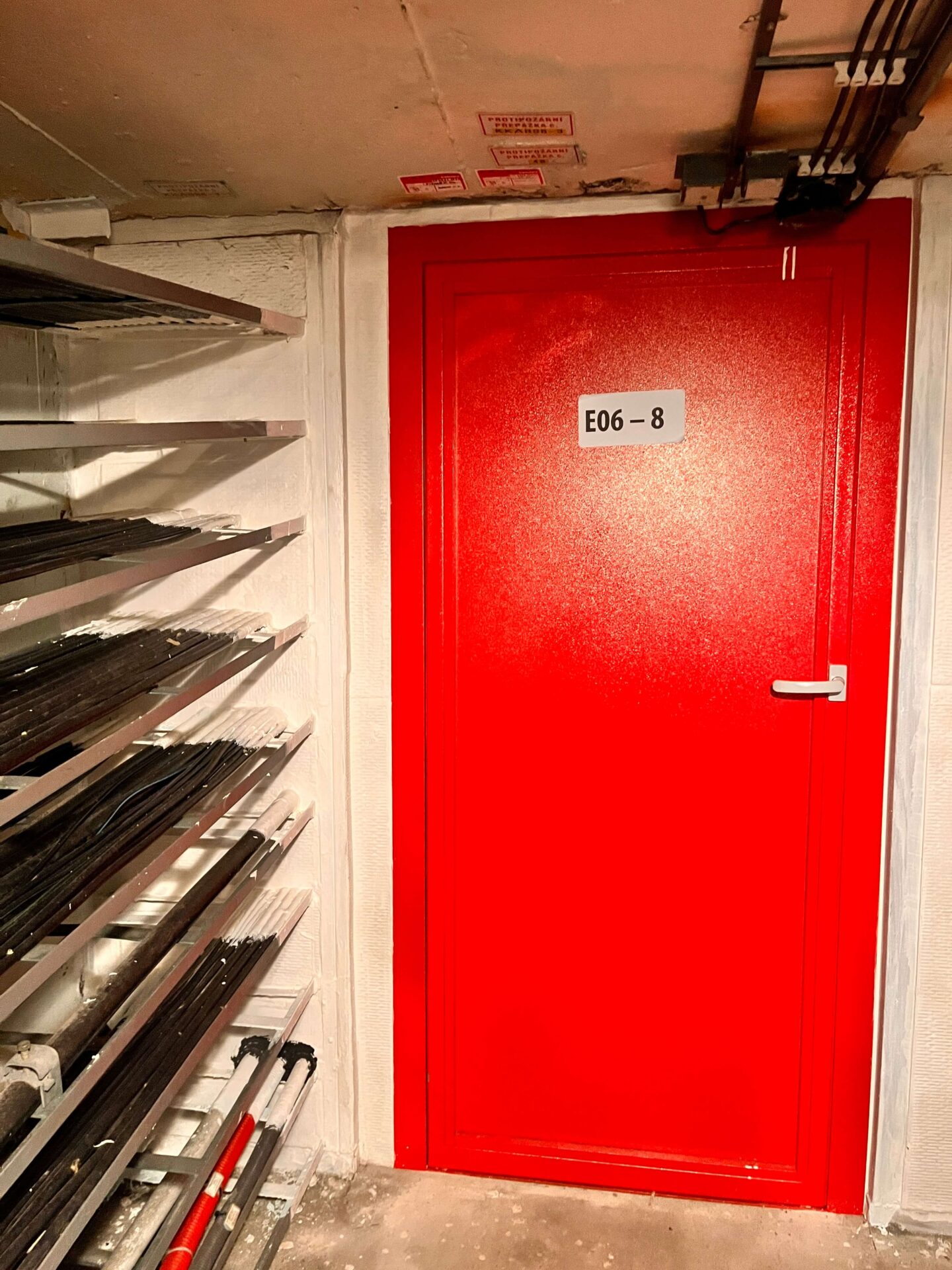

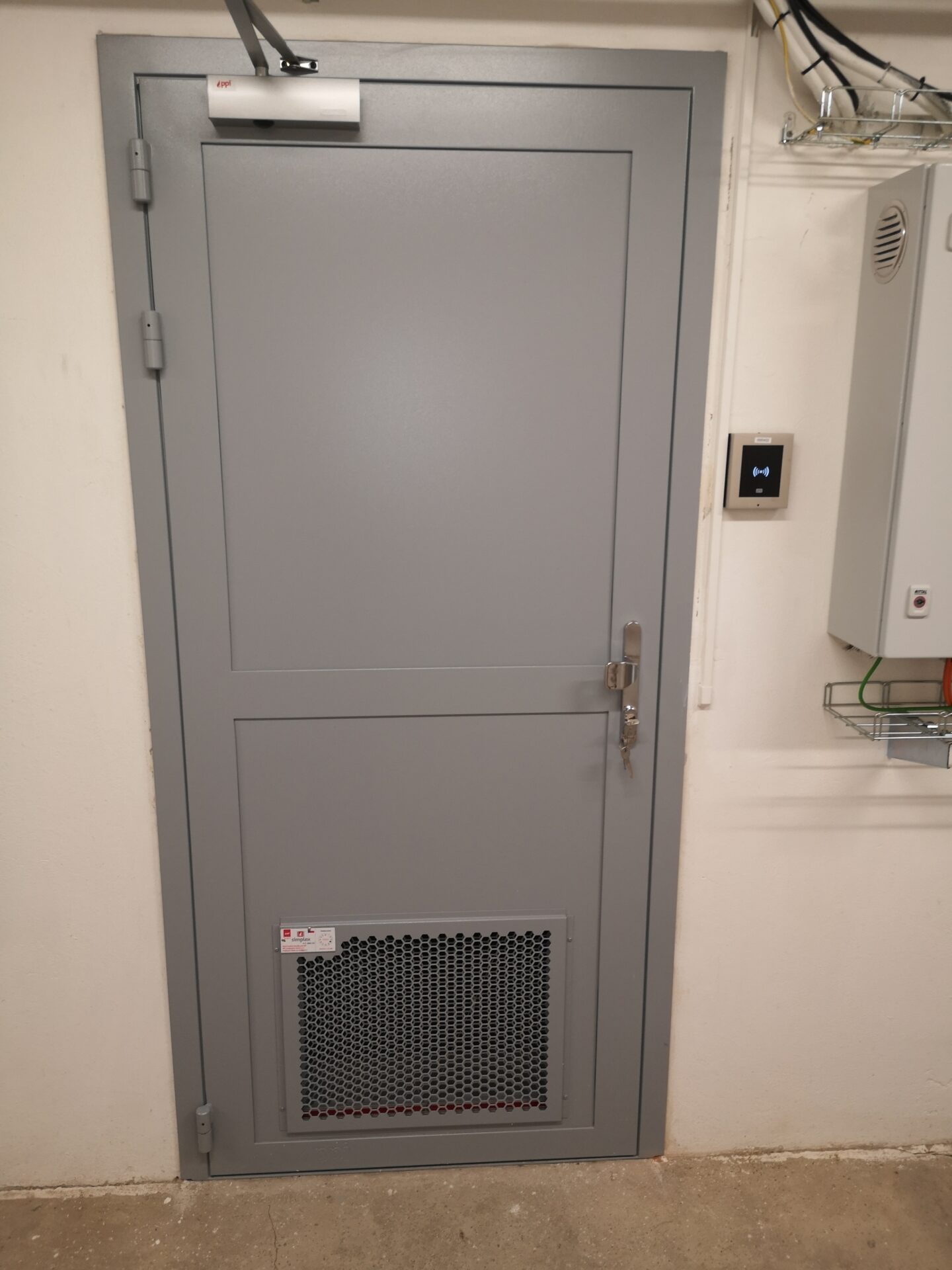

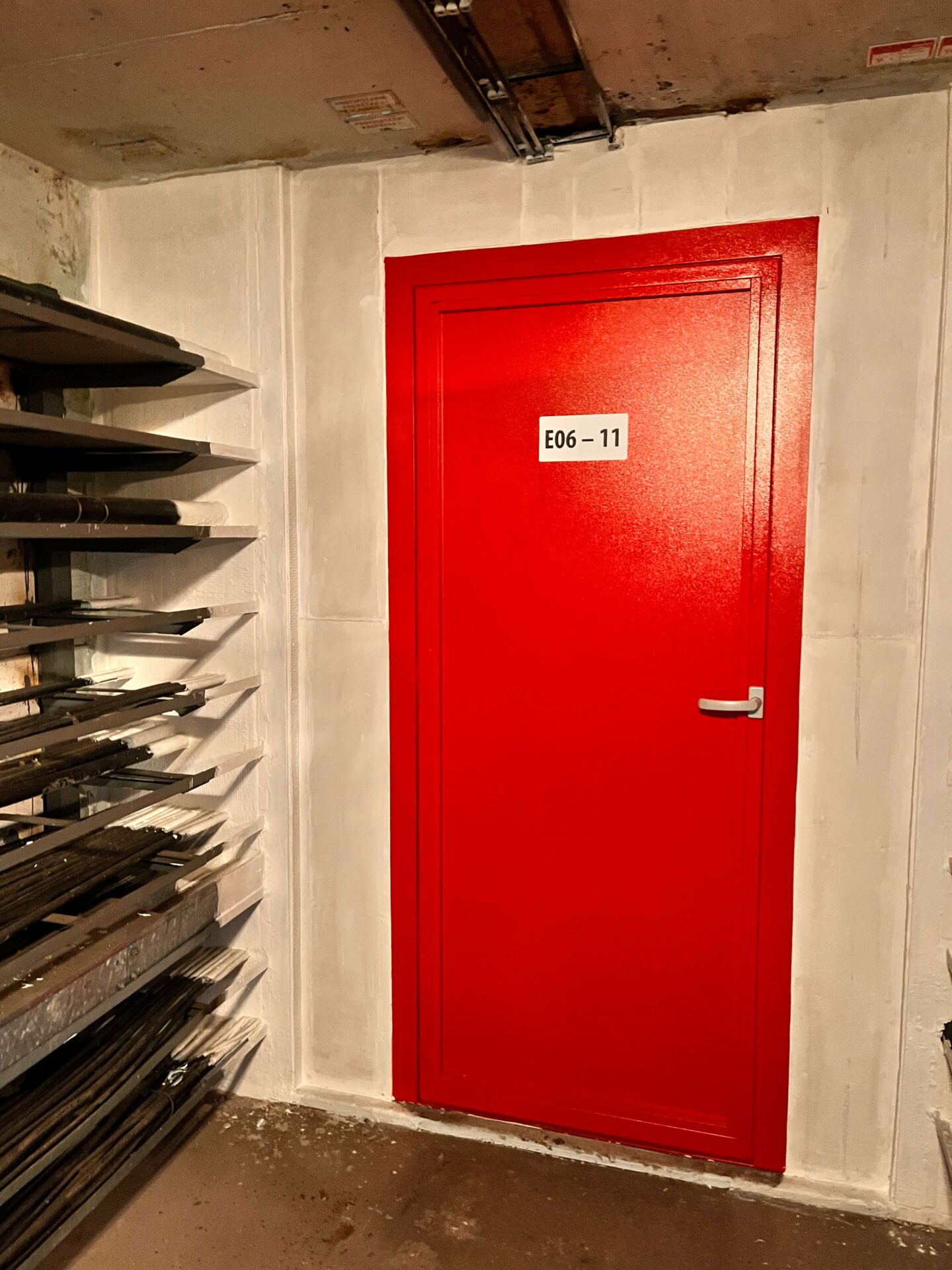

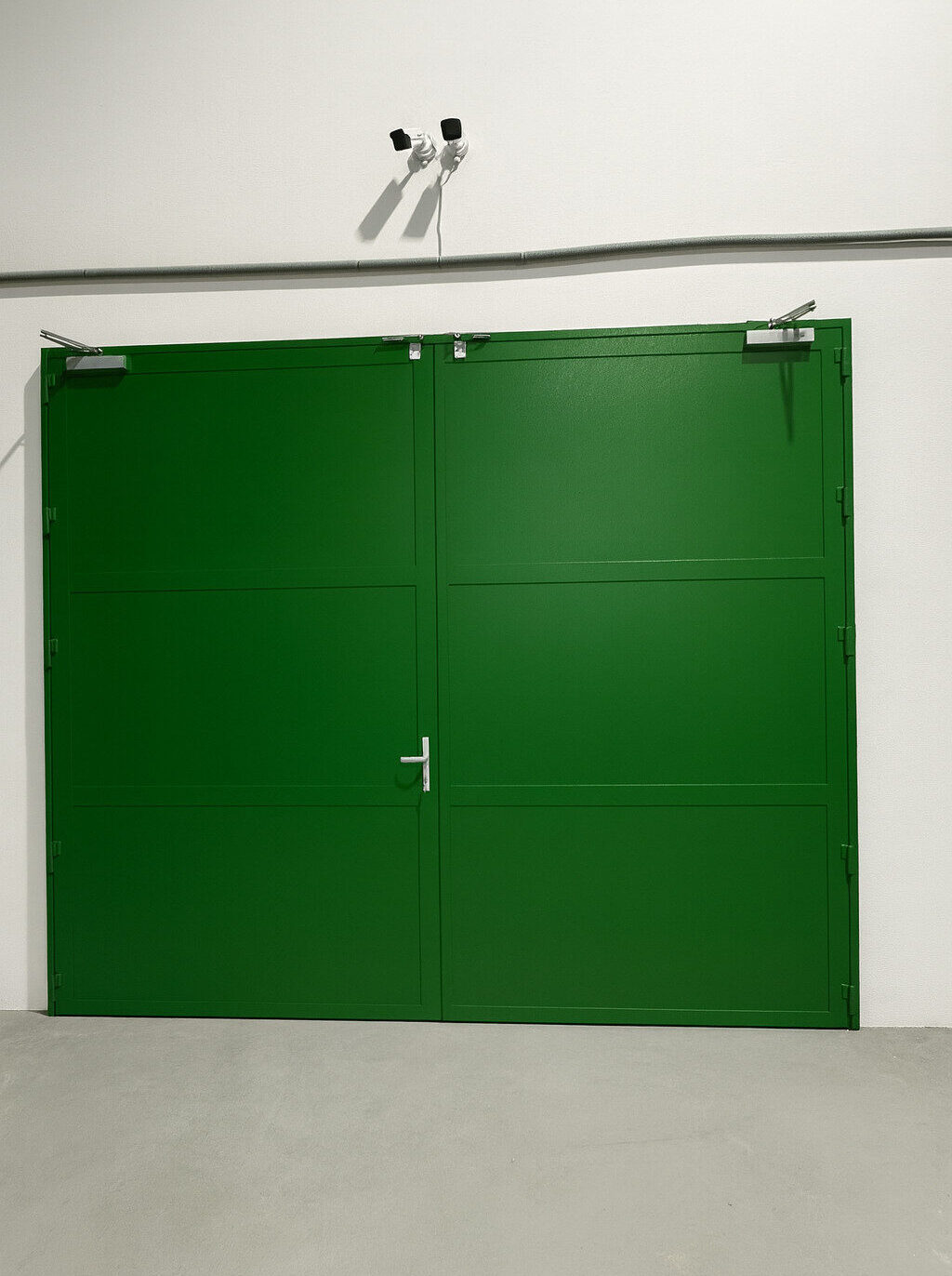

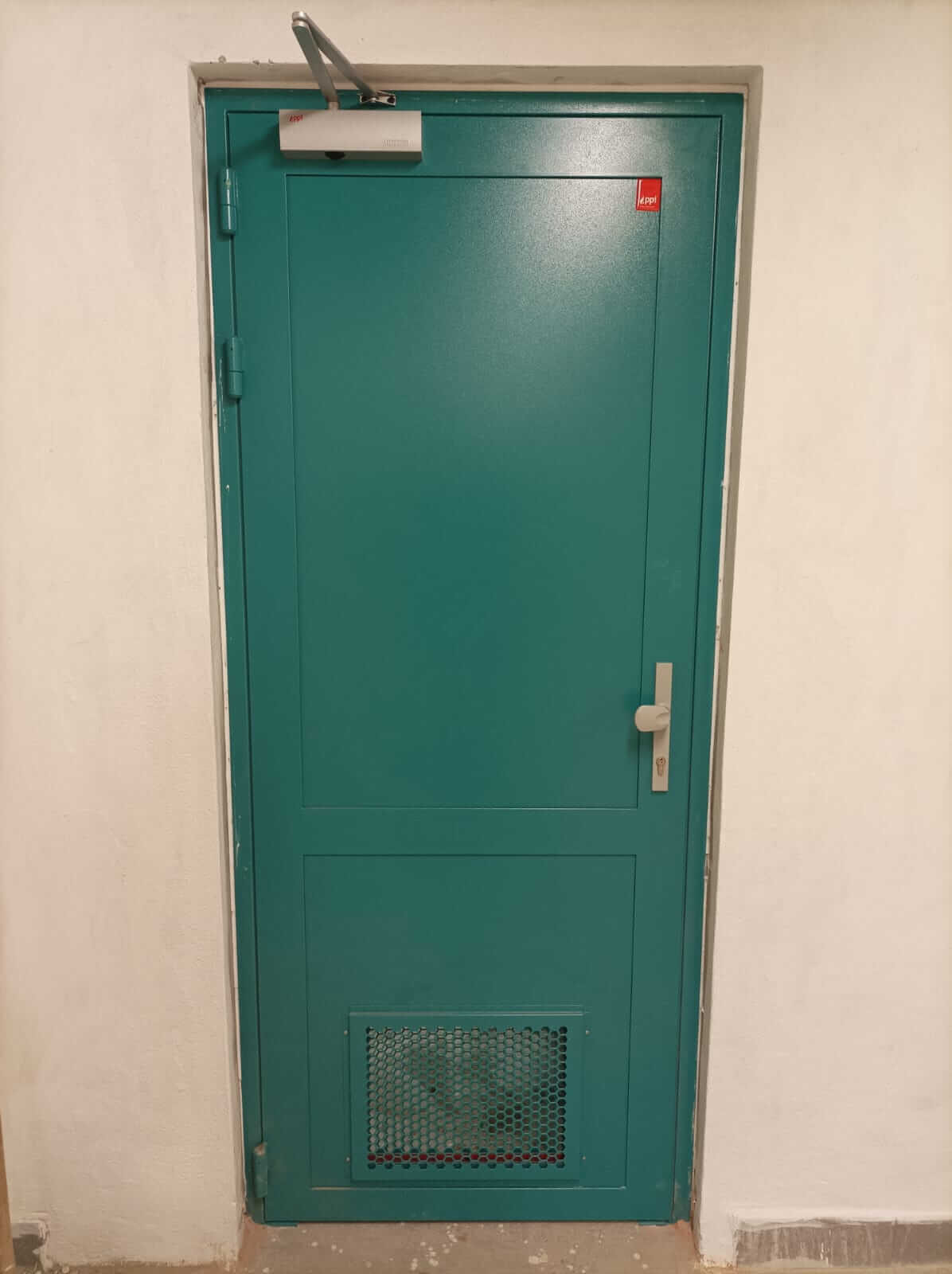

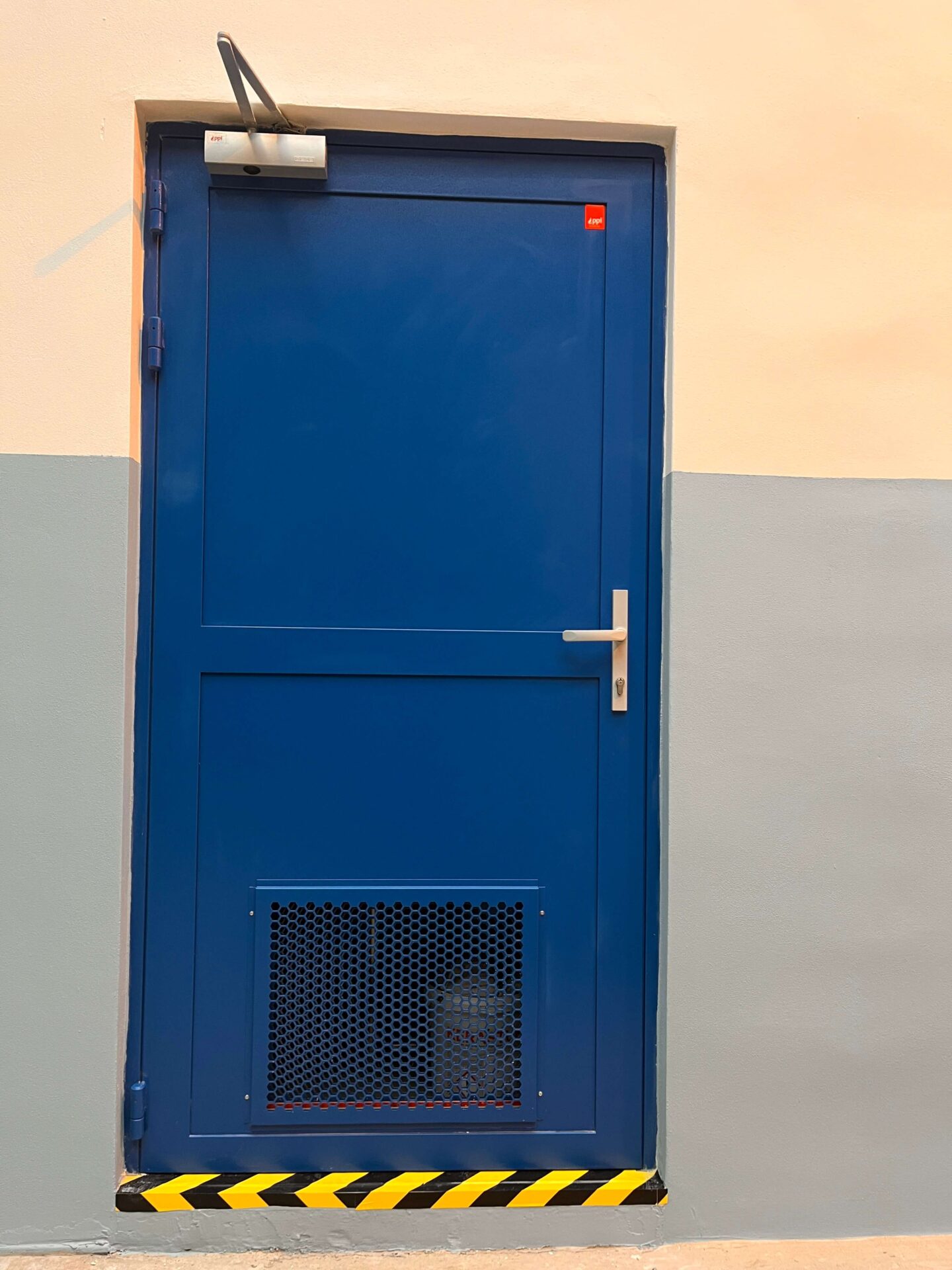

Galerie SIMPLEX
